Bwat gan inaktif

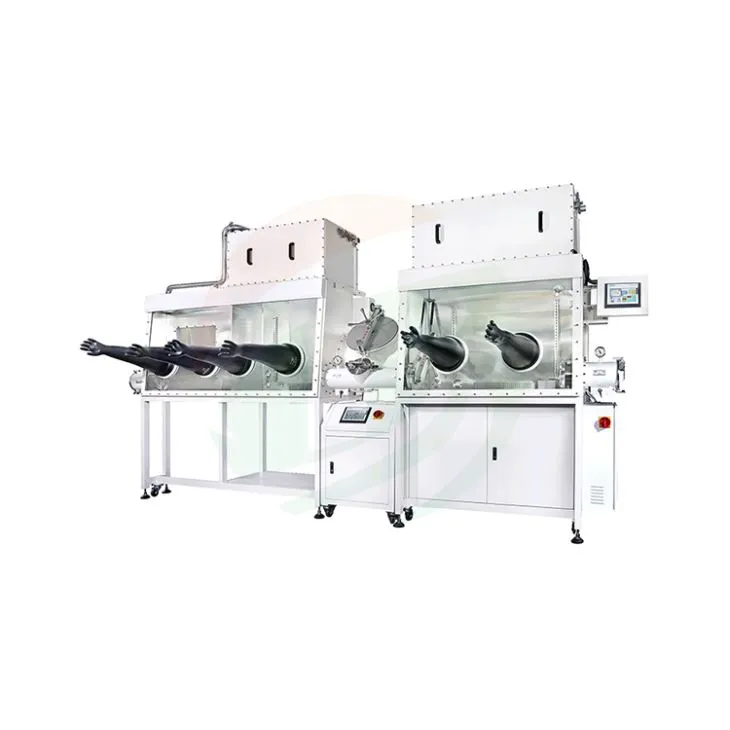

Bwat gan twa estasyon ak koneksyon kabin tranzitif ki gen fòm T



Twa estasyon, bò gòch 1800 doub estasyon an nan depo ki gen fòm T ki konekte nan dwa 1200 senp, yon sèl operasyon, bò gòch la ak bò dwat yo respektivman entegre ak kabinè endepandan yon sèl kolòn inite pou pirifye, kontwòl PLC ak operasyon manyen ekran ponp. , bracket, yon bwat fèmen ak sifas opere an pant ak detachable sekirite vè devan fenèt.Avèk de ultra pwòp, ki chita sou tèt bò gòch ak dwa nan bwat la gan.Anba kondisyon estanda, sètadi, tanperati konstan nan 20 degre , yon estanda. presyon atmosferik, 99.999% sous lè inaktif, dlo ak endèks oksijèn se mwens pase 1 PPM

Paramèt prensipal: Endèks oksijèn dlo: mwens pase 1 PPM;

1.Fonksyon.

1. Bouk fèmen

Gaz inaktif nan bwat gan an fèmen bouk pa fanatik sikile a ak purifikateur pou retire dlo ak oksijèn kontinyèlman.

2. Otomatik kontwole rejenerasyon

Dezidratasyon ak materyèl deoxygenating ka rejenere ak pwosesis rejenerasyon an kontwole pa pwogram nan

3. Otomatik netwayaj

Ranplasman atmosfè a nan bwat gan an akonpli pa yon valv netwayaj otomatik kontwole

4. Bwat kontwòl pwesyon

Presyon nan bwat gan an otomatikman kontwole pa PLC, epi yo ka mete lib, pi lwen pase pwoteksyon otomatik sistèm +/ -12mbar.

5. Otomatik kontwòl ponp vakyòm

Ponp vakyòm lan oblije louvri otomatikman lè sistèm nan bezwen

2.Basic konfigirasyon

A. Gen 2 304 bwat asye pur ak longè 1800mm ak 1220mm respektivman, ki konekte pa posode ki gen fòm T nan mitan an. Yo se asid-prèv ak 3mm epè.

B. Yon gwo tank tranzisyon ki gen fòm T ki fèt ak asye pur, 360mm an dyamèt, 600mm nan longè, twa pòt, ki chita nan mitan an nan de seksyon yo.

C. Yon ti kabin tranzisyon ki gen fòm T ki fèt ak asye pur, 150mm an dyamèt, 800mm nan longè, apeprè 100mm nan pati ka a nan ekstansyon an, twa pòt, ki chita nan mitan an nan de seksyon yo nan bwat la.

D. De ti gous tranzisyon ki fèt ak asye pur, 150mm an dyamèt ak 300mm nan longè, yo sitiye sou bò gòch ak bò dwat nan bwat gan an.

E. 1 fenèt devan ak 4 pò gan ak 1 fenèt devan ak 2 pò gan.

F. 3 pè gan kawotchou butil.

G. 2 sistèm ekleraj.

H. 2 câbles pouvwa nan bwat la.

I. 12pcs KF40 sibstiti interfaces

J. De segondè-pèfòmans sikile fanatik 90m3/h.

K. 2set ponp vakyòm, RV8.

L. 2 ansanm analyser dlo.

M. De analizè oksijèn.

N. 2 ansanm òganik solvants adsorbers.

O.2 ansanm ogmante òganik solvants adsorption inite w la.

P. Stent castor

K. switch pye

3.Key eleman sous

Non atik la	Mak
Ponp vakyòm	EDWARDS (UK)
Fanatik sikilasyon	DARGANG（Taiwan）
Analizè dlo	VTI (US)
Analizè oksijèn	VTI (US)
Transducer presyon	HALSTRUP (Almay)
Materyèl pou pirifye	BASF, UOP (Almay) (US)
Gan butyl	Ansell (US)
Valv elektwomayetik	BURKET (Almay)
Tiyo jwenti	LEGRIS (franse)
Sistèm kontwòl PLC ak ekran manyen	SIEMENS (Almay)
Kalib presyon	WIKA (Almay)
Syèj entegrasyon	(koutim)



4.Endikatè teknik

(1) Kò bwat gan

De bwat, chak bwat Materyèl: 304 asye pur, epesè 3mm

Sifas enteryè: asye pur

Eksteryè: pentire, blan

Dimansyon entèn: longè: 1800mm ak 1220mm; Pwofondè: 750mm; Wotè: 900mm

Fenèt devan: fenèt ki enkline, transparan vè sekirite tanperaman, epesè 8 mm, fim pwoteksyon.

Bouch gan: materyèl la se aliminyòm, sele O - bag

Gan: Butyl kawotchou, epesè ki pi gran pase 0.4mm, dyamèt 8 ", longè 32"

Filtre: 0.3 mikron, 1 antre gaz ak 1 priz gaz

Etajè: materyèl asye pur, wotè reglabl

Bwat ekleraj: dirije limyè, enstale devan chak fenèt anwo a

Entèfas: 8 koòdone rezèv, DN 40 KF;

(2) T tank tranzisyon

Tank tranzisyon Size: dyamèt 360mm, longè 600mm

Materyèl: 304 asye pur

Sifas: sifas enteryè a poli epi sifas ekstèn pentire (blan).

Sitiye ant de bwat gan

Atachman

Plato glisman: 304 asye pur

Pòt kale: twa pòt, materyèl alumina anodize, 10mm epè, operasyon vètikal, ak mekanis leve

Presyon kalib: ekspozisyon analòg

Kontwòl solenoid valv manyen ekran operasyon otomatik

(3) Ti tank tranzisyon ki gen fòm t

Dyamèt gwosè a se 150mm, longè a se 800mm, ak longè bwat antre a se 100mm.

Materyèl: 304 asye pur

Sifas: sifas enteryè a bwose, sifas deyò a pentire (blan)

Pòt kale: twa pòt pòt ak plak glisman mobil peze bouton

Presyon kalib: ekspozisyon analòg

(4) Ti tank tranzisyon

Dyamèt gwosè a se 150mm, longè a se 300mm, ak longè pati k ap antre nan bwat la se 100mm.

Materyèl: 304 asye pur

Sifas: sifas enteryè a bwose, sifas deyò a pentire (blan)

Pòt kale: pòt doub Louvri pòt ak plak glisman mobil

Presyon kalib: ekspozisyon analòg

Kontwòl

Operasyon manyèl nan valv manyèl

(5) Sistèm sikilasyon pou pirifye gaz

De seri kabinè pou pirifye endepandan, chak gen ladan:

Kolòn pou pirifye

Fonksyon: byen fèmen, retire dlo ak oksijèn

Materyèl veso: 304 asye pur

Materyèl pou pirifye: katalis kwiv: 5 kg; Van molekilè: 5kg

Kapasite pou pirifye: retire oksijèn: 60L; Anplis dlo a: 2 kg,

Endèks oksijèn dlo: mwens pase 1ppm

Sistèm sikilasyon

Travay gaz: nitwojèn, agon, elyòm

Kapasite sikilasyon: entegrasyon fanatik entegre se 90m3 / h

Rejenerasyon

Operasyon: PLC kontwòl otomatik nan pwosesis rejenerasyon an

Gaz rejenerasyon: gaz k ap travay melanje ak idwojèn, (idwojèn 5-10%)

Ponp vakyòm

Spesifikasyon: 8m3 /h, ponp vane, filtre vapè lwil oliv, kontwòl Vibration lè

Valv

Prensipal valv: DN 40 KF, electropneumatic Angle valv

Valv kontwòl: solenoid valv entegre

(6) Sistèm kontwòl:

De seri sistèm kontwòl, chak genyen:

Fonksyon: ki gen ladan pwòp tèt ou-dyagnostik, pouvwa koupe pwòp tèt ou-kòmanse karakteristik, ak kontwòl presyon ak fonksyon adaptasyon; kontwòl otomatik, kontwòl bouk, pwoteksyon modpas; kontwòl inite adopte Siemens PLC manyen ekran.

Kontwòl presyon: presyon chanm kontwòl la ak chanm tranzisyon an ka mete lib nan presyon k ap travay +/ -10mbar, pi lwen pase +/ -12mbar pwoteksyon otomatik sistèm lan;

Pye pedal: presyon bwat kontwòl, fasil pou opere ogmantasyon presyon ak gout presyon

(7) Sistèm ekspozisyon: lè l sèvi avèk Siemens PLC manyen ekran entelijan 700, montre estati kouri, presyon bwat, dosye sistèm, elatriye

(8) Kontwòl sistèm vakyòm

Ponp vakyòm UK EDWARDS, yo ka kòmanse manyèlman oswa atravè PLC, to koule 8m3 / h, ka vakyòm kabin tranzisyon an, epi kenbe balans presyon kò bwat la, ponp vakyòm limit degre vakyòm Mwens pase oswa egal a 2x 10-1pa

(9) Analizè oksijèn

Ranje mezi: 0 ~ 1000ppm

Capteur ZrO2 a evite pwoblèm nan ke selil gaz la gen yon lavi kout epi yo pa ka ekspoze a lè.

(10) Analizè dlo

Ranje mezi: 0 ~ 500ppm platinum elektwòd estrikti (P2O5 estrikti, ka tou senpleman netwaye rive nan nivo faktori) Ranje aplikasyon an se lajè, espesyalman pou fabrike ityòm elektrik ak metal òganik ak lòt itilizatè, yo ka retabli nan eta inisyal la. atravè pwogram rejenerasyon netwayaj la, pou fè pou evite pwoblèm nan yon sèl fwa polisyon ak bouyon.

(11) Adsorber sòlvan òganik

Anndan kabinè a, gwosè: 136mm an dyamèt, 256mm nan wotè, plen ak 2kg kabòn aktive, ka byen vit chanje materyèl la, epi yo pa detwi atmosfè a pite segondè.

(12) Ogmante aparèy adsorption sòlvan òganik la

Sitiye nan kabinè pou pirifye separe

Gwosè: dyamèt 237mm, wotè 407mm, epesè 0.3mm

Materyèl: 304 asye pur

Ranpli ak 9kg segondè-pèfòmans aktive kabòn.Konekte ak tiyo prensipal la sikile, gaz la sikile ka premye koule nan aparèy la divizyon sòlvan òganik yo absòbe sòlvan an òganik nan gaz la.Manyèl kontwòl valv boul, ka byen vit swiv materyèl la adsorption, yo pral pa detwi atmosfè sikilasyon an.

5.Kritè akseptasyon

Anba kondisyon estanda, sa vle di, tanperati konstan nan 200C, yon estanda presyon atmosferik, 99.999% sous gaz inaktif, ak operasyon tank vid, dlo a ak endèks oksijèn se mwens pase 1 PPM.
