20V10A Inivèsèl Laptop Battery Tester

Modèl ekipman:

TOB{{0}V10A

Ekipman tès batri

Endikatè Atik

Paramèt endèks

Antre vòltaj

AC: 220V ± 10% / 50Hz

Antre pouvwa

1800W

Rapò rezolisyon

AD:16bit;DA:16bit

Antre rezistans

Pi gran pase oswa egal a 1MΩ

Vòltaj

Ranje pwodiksyon pou chak chanèl

Chaje: 2.5V ~ 20V

Egzeyat: 2.5V ~ 20V

Presizyon

± 0.02% nan ranje

Estabilite

0.01%

Kouran

Ranje pwodiksyon pou chak chanèl

chaje: 20mA ~ 10A

egzeyat: 20mA ~ 10A

Presizyon

± 0.03% nan ranje

Estabilite

0.015%

Pouvwa

Pouvwa pwodiksyon sèl chanèl

200W

estabilite

0.05%

Tan

Tan repons aktyèl la

Aktyèl soti nan 10% a 90% oswa 90% a 10% Tan repons Materyèl<= 20ms

Etap tan ranje

1 a 65535 minit/etap travay

Sipò pou fòma tan 00:00:00 (hh: mm: ss)

Anrejistreman done

Kondisyon anrejistreman done

Tan Δt: （0.01s ~ 60000s)

Voltage ΔU: (5mV ~ 20V)

Aktyèl ΔI: (5mA ~ 10A)

Ekri frekans lan

100Hz

Chaje

Mòd chaje

Konstan aktyèl, konstan vòltaj, konstan aktyèl vòltaj konstan, konstan pouvwa, konstan vòltaj konstan pouvwa;

Kondisyon koupe

Voltage, aktyèl, tan relatif, kapasite;

Egzeyat

Mòd egzeyat

Konstan aktyèl, konstan pouvwa, konstan aktyèl ak vòltaj konstan;

Kondisyon koupe

Voltage, aktyèl, tan relatif, kapasite;

Sikilasyon

Ranje tès sik

1 ~ 65535 fwa

Kantite etap nan yon sèl sik

255

Loop nidifikasyon

Maksimòm sipò pou 4 kouch sik enbrike, sipò so atravè sik la nan nenpòt etap travay;

Pwoteje

Pwoteksyon sekirite ak pwoteksyon eksepsyon

Pouvwa desann pwoteksyon done

Voltage anwo ak pi ba limit, aktyèl limit anwo ak pi ba, kapasite anwo ak pi ba limit, enèji anwo ak pi ba limit, paramèt kontwòl soti nan pwoteksyon tolerans, aktyèl ak vòltaj pwoteksyon fluctuation, pwoteksyon pant vòltaj, pwoteksyon reta, pwoteksyon vòltaj oksilyè, tanperati oksilyè. pwoteksyon;

Pwoteksyon pyès ki nan konpitè

Pwoteksyon koneksyon kont ranvèse, pwoteksyon survoltaj antre, pwoteksyon survoltaj pwodiksyon, pwoteksyon surkouran pwodiksyon, pwoteksyon surkouran pwodiksyon, pwoteksyon surchof, pwoteksyon surcharge, pwoteksyon san chaj pwodiksyon;

Karakteristik chanèl

Sèvi ak enèji-ekonomize teknoloji varyateur, enèji nan transfè lokal ant chanèl, ekonomize enèji ak pwoteksyon anviwònman an; Adopte konplo kontwòl prensipal klas otomobil, konvèsyon frekans segondè 200KHz, ti grenn ak bri ki ba;

Ti ekipman gwosè, konsomasyon enèji ki ba, chalè ki ba;

Sous aktyèl la konstan ak sous vòltaj konstan adopte endepandan doub fèmen-bouk estrikti;

Sistèm nan adopte konsepsyon an entegre, òdinatè inite a konekte sèvè tès la dirèkteman sou entènèt la; High-vitès 100Hz echantiyon;

1GB kapasite depo offline pou chak chanèl;

Mòd kontwòl chanèl

Kontwòl endepandan

Echantiyon deteksyon vòltaj ak aktyèl

Kat koneksyon fil

Bri

<80dB

Mòd kominikasyon nan òdinatè anwo a

TCP/IP

Mòd pwodiksyon done

EXCEL,TXT,CHART

Koòdone kominikasyon

Ethernet 100M

Kantite chanèl pou chak inite

8

Kondisyon pou anviwònman travay

Endikatè pwojè

Paramèt endèks

Ranje tanperati opere

25 degre ± 10 degre

Ranje tanperati depo

0 degre ~45 degre

Ranje imidite relatif anviwònman k ap travay

30% ~ 80% RH（Pa gen kondansasyon）

Depo anviwònman imidite relatif ranje

30% ~ 90% RH（Pa gen kondansasyon）

Espesifikasyon aparèy ak dimansyon

Endikatè pwojè

Paramèt endèks

Kalite kranpon

Chwazi selon bezwen kliyan yo

Dimansyon bwat pou chak inite (W * D * H)

500 * 480 * 86 (mm)

Gwosè kabinè (W * D * H)

606 800 * 1800 (mm)

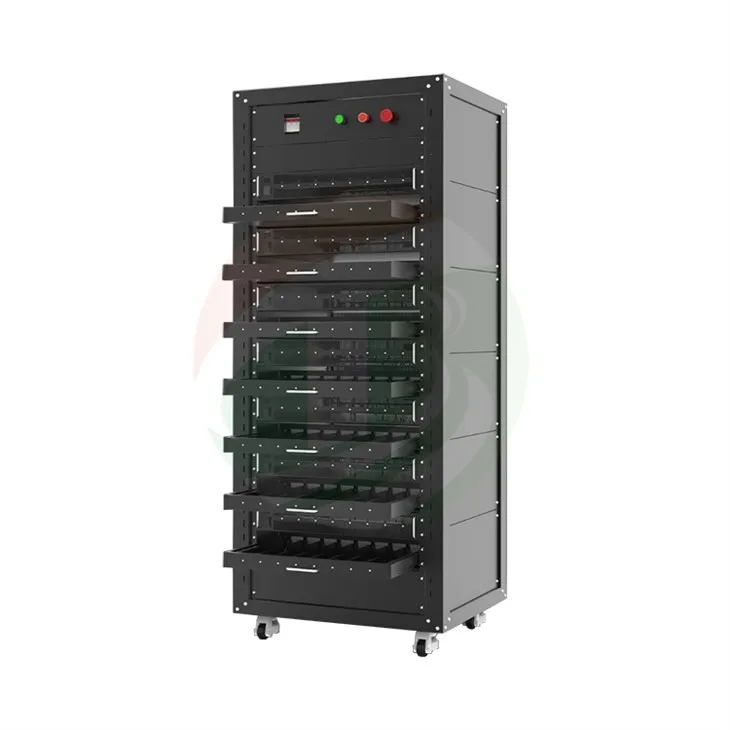

Foto ekipman (pou referans sèlman)

Karakteristik SMBUS

Endikatè pwojè

Paramèt endèks

Konpatibilite pyès ki nan konpitè

Konpatib ak SMBUS, pwotokòl kominikasyon I2C, sipòte mòd gwo vitès 400KHz;

Konpatibilite lojisyèl

Konpatib ak enstriksyon estanda enfòmasyon sou jaden Spesifikasyon defini nan SMART Battery Data Specification Revision 1.1. Itilizatè yo ka edite DBC pou sipòte diferan pwotokòl chip.

Done lekti frekans

8CH endepandan operasyon, chak chanèl ka mete yo li diferan lis paramèt SMBUS, chak paramèt ka chwazi rafrechir dinamik an tan reyèl oswa li yon fwa, diminye okipan otobis la;

Tout chanèl ka li nan vitès otobis la mete (100KHz ~ 400KHz) an menm tan;

Li ka rafrechi plis pase 10 fwa pa segonn lè sèlman kèk paramèt yo li nan chak chanèl.

Magazen varyab yo

Chak itilizatè tès ka defini pwòp lis varyab yo pou konsève pou;

Varyab SMBUS yo estoke epi anrejistre synchrone ak paramèt chanèl prensipal aparèy la.
