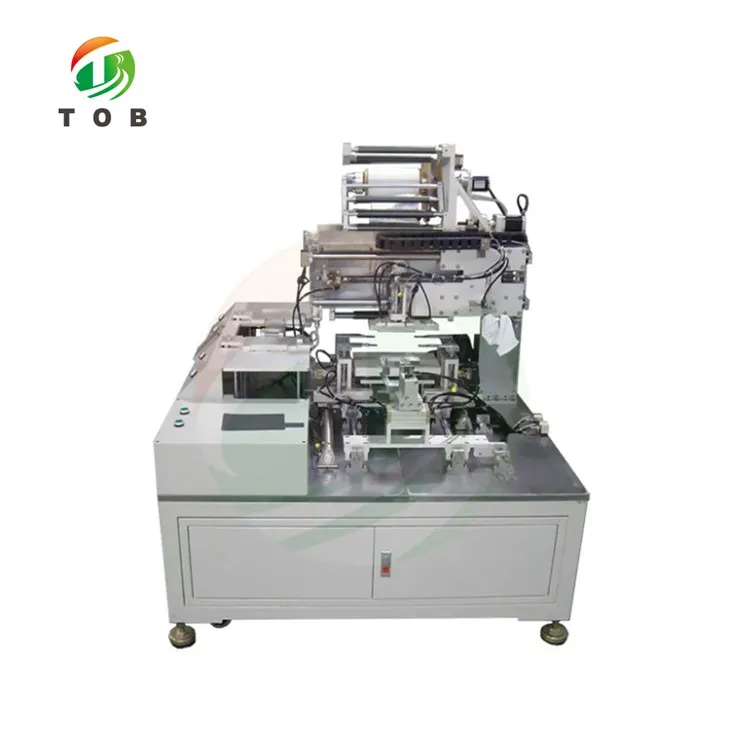

Semi-Automatic Stacking Machine
Semi-Automatic Stacking Machine

Semi-otomatik anpile machin

1.Modèl: TOB-L-DP200
2.Dimensions (L * W * H): 1450 * 1100 * 1600mm
3.Stacking presizyon: ± 0.3 mm

Voye rechèch

Chat kounye a

Pwodwi Entwodiksyon

Segondè Kalite Semi Otomatik anpile machin pou Ityòm Ion Pouch selil

Videyo pwodwi

Spesifikasyon

1 deskripsyon fonksyon ekipman ak pwosesis teknik

1.1 Sa a semi-otomatik Lityòm Battery Stacking machin yo itilize pou anpile nan selil sak. Pwosesis k ap travay la se jan sa a: separasyon an ap dewoule aktivman, epi separasyon an detounen, Ferry a ak mekanis tansyon an prezante nan platfòm la; platfòm la deplase dyafram nan retounen ak lide pou resipwòk pou mete moso poto a; se ventouse a byen pozisyone ak anpile sou platfòm la.

1.2 Karakteristik ekipman yo

1) platfòm la adopte estrikti tab la glisman, silenn lan deplase, pwezante a egzat, ak estabilite a wo.

2) Plak katod ak anod yo fèt separeman pou evite melanje mityèl materyèl katod ak anod.

3) Separatè a ap dewoule aktivman, tansyon an k ap travay se kontinyèlman reglabl, epi yo bay aparèy la korije.

4) Mekanis pote katod ak anod elektwòd yo ranje poukont yo epi yo ka ajiste separeman.

5) Gen katod ak anod plak pwezante aparèy, ak plak la pwezante fèt dapre gwosè a nan elektwòd la, ak ajisteman an se pratik.

6) Nwayo a vide pa manyèl reklamasyon.

7) koòdone nan aparèy se zanmitay, fasil yo opere ak fasil yo kenbe.

Espesifikasyon

Modèl	Semi-otomatik anpile machin TOB-L-DP200
Dimansyon	1450mm (L) × 1100mm (W) × 1600mm (H)
Ekipman pou pouvwa	220 VAC ± 5%, sèl faz, 0.5 KW
Sous gaz	5 ~ 7 kgf / cm2, 200 l / min
Sous vakyòm	-0.09MPa, 100 l/min
Pile presizyon	1) Erè aliyman separatè ± 0.3mm; 2) Erè aliyman elektwòd ± 0.3 mm.
Garanti	Yon ane garanti limite ak sipò pou tout lavi
Remak	Gaz ki pa korozivite, likid, gaz eksplozif

2 Espesifikasyon materyèl

	Materyèl	epesè	Lajè	Longè (Enkli tab)	Ekspoze Longè tab la
1	Elektwòd katod	0.09~0.2	40~160	40~250	Mwens pase oswa egal a 30
2	Anòd elektwòd	0.09~0.2	40~160	40~250	Mwens pase oswa egal a 30
	Materyèl	Epesè	Lajè	Anndan dyamèt	Dyamèt deyò
1	Separatè	0.020~0.040	40~130	φ76.2	Mwens pase oswa egal a φ300

3 spesifikasyon selil batri, Inite: mm

Spesifikasyon	Dimansyon	Valè espesifik
Longè H	40~250
Lajè W	40~160
Epesè T	5~30
Longè tab ekspoze P	Mwens pase oswa egal a 30

Remak: Lè longè H ak lajè W chanje pi lwen pase spesifikasyon la, li bezwen ranplase espesifikasyon ki koresponn lan (konfigirasyon estanda ak yon sèl spesifikasyon)
